BHKW Mikrocontroller Regelung v1.4

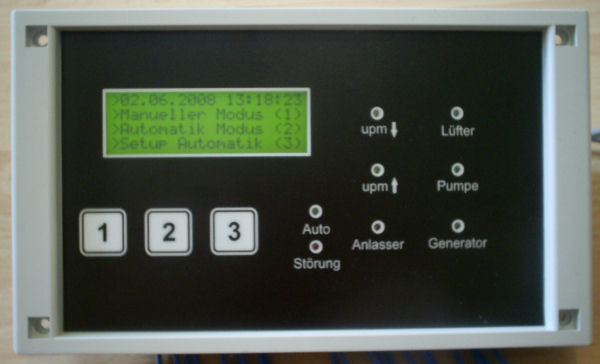

Die BHKW Microcontroller Regelung v1.4 besitzt die Möglichkeit das BHKW in 3 verschiedenen Betriebsarten zu betreiben: Festgaseinstellung, Drehzahlregelung sowie eine Leistungsregelung (hierfür wird zusätzlich noch ein Leistungsmessgerät benötigt). Zudem hat diese Version noch die Möglichkeiten die Temperaturen über Sensoren am BHKW zu messen und am Display aus zu geben. Ebenfalls ist es möglich bei der Drehzahlregelung die Wunschdrehzahl abhängig von Motor- und Generator- Temperatur zu steuern um eine möglichst gleichmäßige Leistungsausbeute zu erreichen. Um unnötige Laufzeiten des Gehäuselüfters zu vermeiden kann dieser über die Gehäusetemperatur automatisch ein und aus geschaltet werden.

2

Neben der Netzfrequenz können nun somit noch folgende Temperaturen während des Betriebes angezeigt werden:

Motor-, Generator-, Vorlauf-, Rücklauf-, Kabinen-, Kraftstoff-, Öl- und Abgas- Temperatur

Im Setup kann zudem frei eingestellt werden, bei welchen Temperaturen das BHKW in eine Überhitzungs-Störung laufen soll. Ebenfalls wird das BHKW nun über eine im Setup definierbare Rücklauftemperatur abgeschaltet, ein andauerndes Anforderungssignal wird somit nicht mehr benötigt, lediglich für den Start des BHKW's wird noch ein kurzer Impuls vom Pufferspeicher oder der Heizanlage abgewartet.



BHKW Mikrocontroller Regelung v1.4 Synchron

Die BHKW Synchronsteuerung steuert einen Synchrongenerator mit Leistungsregelung, die Drehzahlregelung der Maschine erfolgt hierbei per CAN Bus, Steuerausgang upm+/upm- oder ein Analogsignal 0-10V, die Spannungsanpassung sowie die CosPhi Regelung erfolgt direkt über eine AVR mit passendem Steuereingang (z.B: SX460, AS440 diverse weitere möglich). Die Kontrolle der Anlage kann am Controller aber auch über das optional erhältliche Internetmodul per Webbrowser erfolgen.

Hier weitere Features der Steuerung:

  • Compact genset controller for single genset operating in parallel to mains mode or Auto Mains Failure (AMF) mode with no-break transfers
  • Meets all requirements for AMF applications
  • Forward and reverse synchronizing
  • Peak shaving, Peak lopping
  • Load, speed, voltage and power factor control
  • High tariff avoidance
  • Mains import/export
  • Full gen-set monitoring and protection
  • Possibility to connect up to 8 gauges to display engine values
  • True voltage and current RMS measurement
  • Outstanding EFI engine support (CAN/J1939, RS232/Modbus) with diagnostic messages in plain text
  • 3 phase generator voltage and current measurement
  • 3 phase mains voltage measurement
  • 3 phase power measurement
  • 1 phase mains current measurement
  • Additional 7 binary inputs/outputs via IC-NT CT-BIO7 (in total up to 16 inputs/15 outputs)
  • 3 analog inputs
  • RS232, RS485, USB, Modbus, GSM/Analog Modem, Internet communication
  • Event and performance log
  • 2 languages (user changeable)

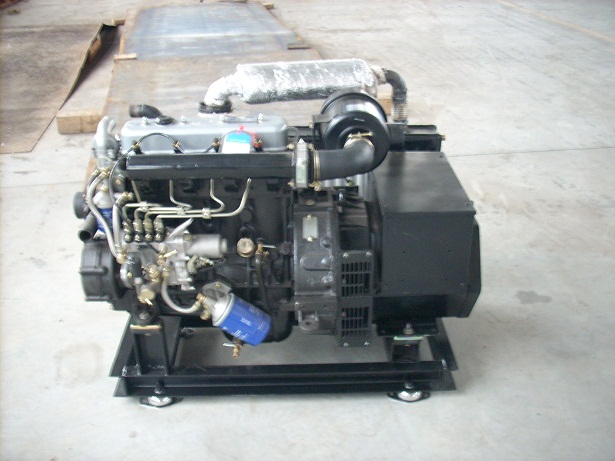

Das Grundmodul YD075 basiert auf einem Vorkammer Dieselmotor Y385G welcher mit einem Asynchron Generator mit 11kW fluchtend elastisch gekuppelt ist. Das modell YD095 basiert auf einem 4 Zylinder Direkteinspritzer Dieselmotor YND485 welcher an einem 15kW Generator gekuppelt ist. Die Module sind durch ihre kleine Bauform, das geringe Gewicht sowie das geringe Betriebsgeräusch vom Wohnhaus bis hin zu kleinen Unternehmen einsetzbar.

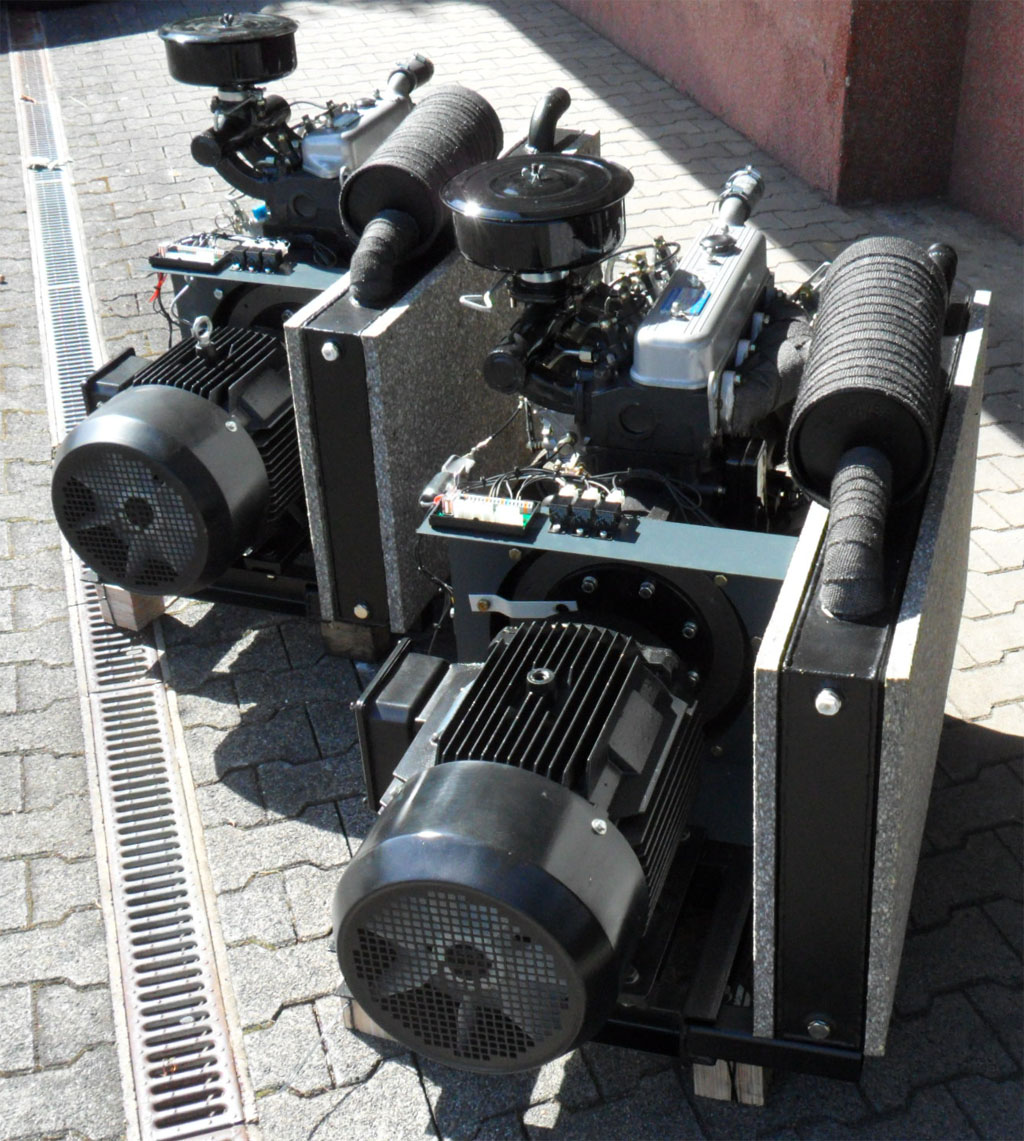

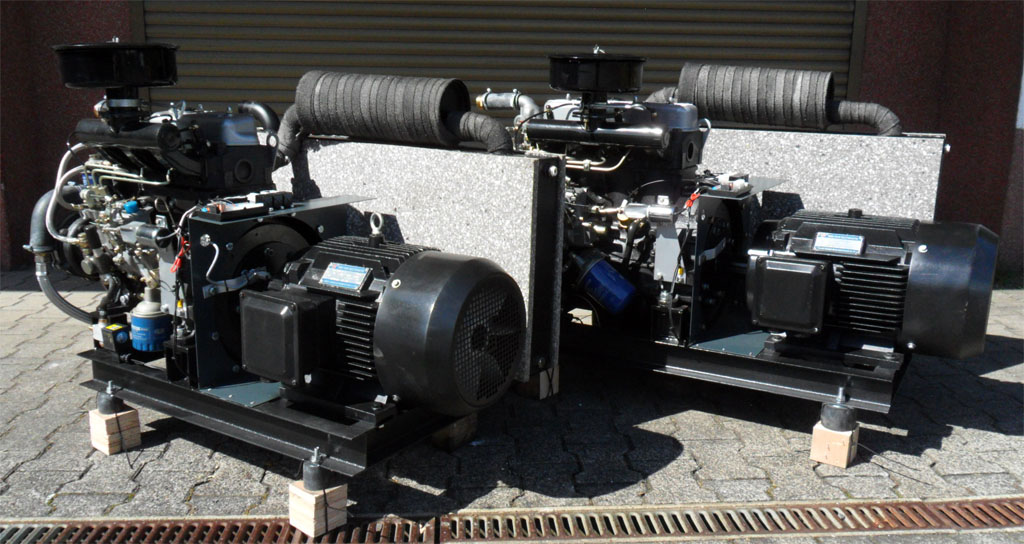

Motor und Generator sind auf einem massiven Stahlrahmen montiert welcher über Gummipuffer vom Untergrund entkoppelt ist. In der Grundausführung sind die Module mit folgenden Komponenten bestückt:

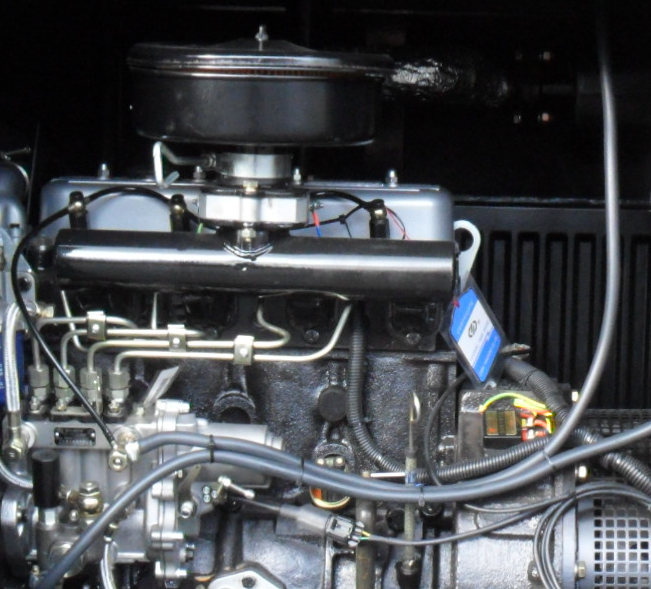

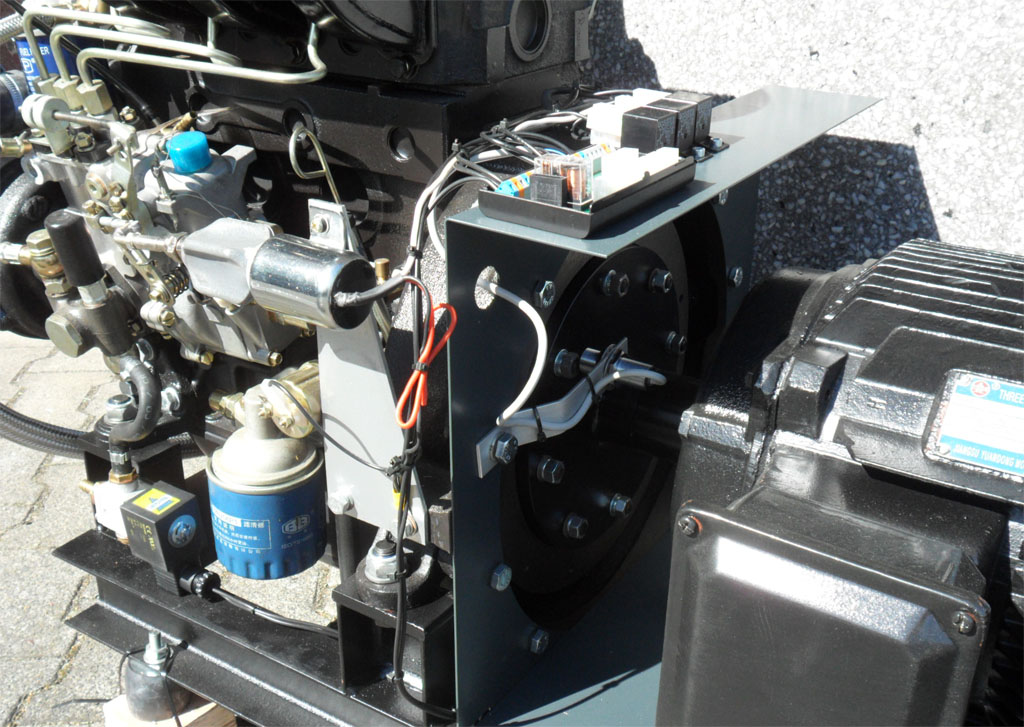

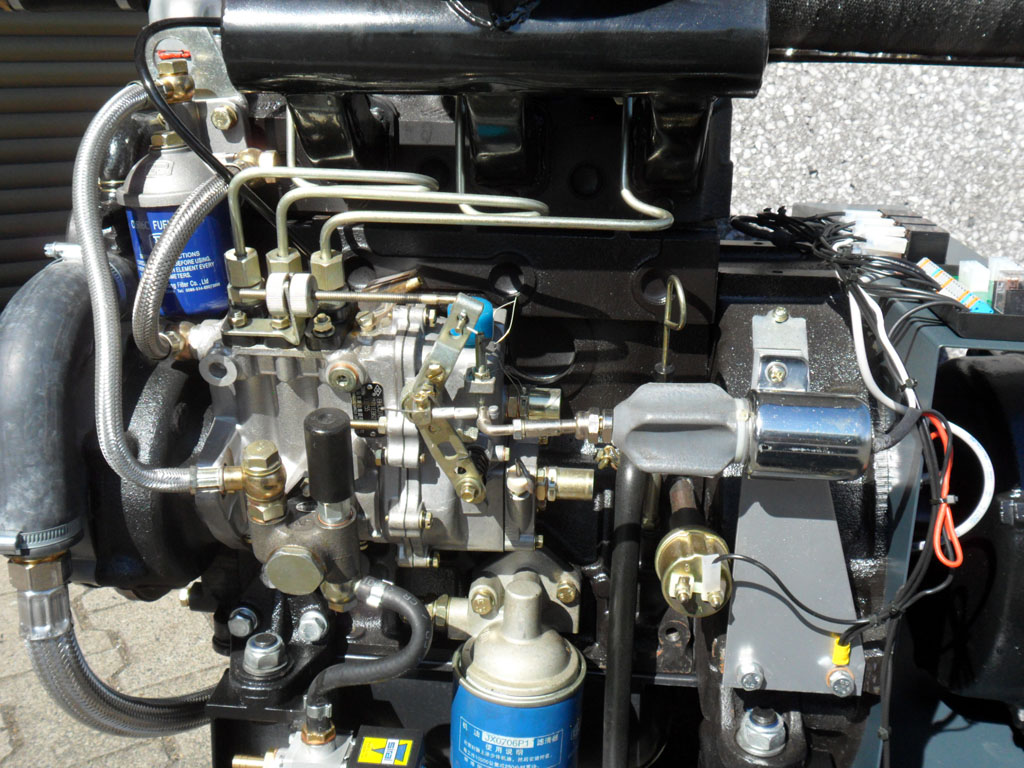

Adapterplatine mit Zentralstecker über die bis zu 6 Temperatur Bussensoren angeschlossen werden können (Temperatursensoren für Motoröl, Motor, Generator und Ansaugluft, alle Optional!) Zudem sind neben einem Drehzahlsensor noch ein Notventil, ein Stopmagnet sowie eine mechanische Gasverstellung am Grundmodul montiert. Je nach Ansteuerung kann die mechanische Gasverstellung auch durch eine elektromechanische Verstellung ersetzt werden. Neben einem Öldruckschalter ist serienmäßig noch ein Thermonotschalter am Motor montiert, in diese Notschalterkette können optional auch noch weitere Module wie Rauchmelder, Kabinenschalter oder Schwimmerschalter integriert werden.



Alle Komponenten sind bereits fertig verdrahtet und können direkt über den Zentralstecker angesteuert und überprüft werden. Der Anschluss des gesamten Moduls erfolgt von der Stirnseite des Gerätes, der Kühlwasserkreislauf wird an 2x 1 1/4" Zoll Anschlüsse angeschlossen, die Abgasanlage kann direkt an den 1 1/2" Zoll Ausgang montiert werden.

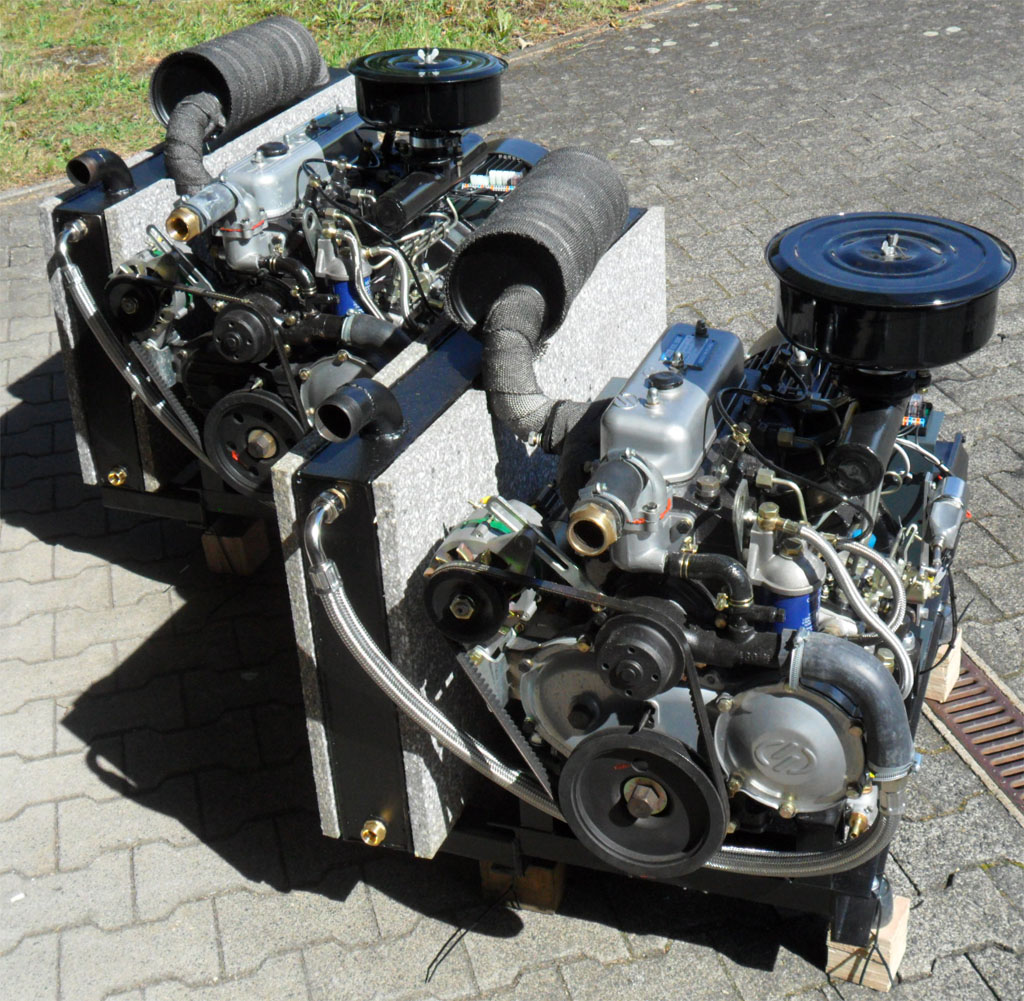

Neben einem Abgasschalldämpfer ist am Modul auch bereits ein Abgasplattenwärmetauscher montiert, welcher den hohen thermischen Wirkungsgrad des Gerätes bewirkt (Der Wärmetauscher ist 100% Wartungsfrei!)



Hier die Technischen Daten:

Grundmodul YD075

Dieselmotor: Y385, Vorkammer, 3 Zylinder Reihe, 1.532 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 11 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 7,5 KW
Leistung thermisch: 13,5 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.000 Liter/Stunde
Verbrauch je KWel. : Heizöl <294 g/KWel.
Baugröße 1200x700x930mm (LxBxH)

Grundmodul YD095

Dieselmotor: YND485, Direkteinspritzer, 4 Zylinder Reihe, 2.156 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 15 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 9,5 KW
Leistung thermisch: 17 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.200 Liter/Stunde
Verbrauch je KWel. : Heizöl <289 g/KWel.
Baugröße 1400x700x930mm (LxBxH)



Beide Module werden komplett mit der BHKW Steuerung 1.4 Angeboten und sind bereits in der Liste zur Allgemeinverfügung bei der Bafa gelistet und können somit ohne weitere Aufwendungen direkt Online gemeldet werden. Für die Netzbetreiber sind sowohl die Erweiterungen zum Netzschutz laut VDE 0126-1-1 und VDE AR-N 4105 verfügbar somit sollte es auch mit dem Netzbetreiber keine Probleme bei der Anmeldung geben.





Die Module YD075 und YD095 sind ebenfalls mit der Erweiterung der Anlage um einen Inselbetrieb erhältlich, als Generator kommt hier jedoch ein Synchrongenerator zum Einsatz, die Einspritzpumpe wird zudem mit einer Elektromechanischen Gasverstellung versehen um die Synchronisierung im Netzparallelbetrieb zu gewährleisten.



Zudem weden Synchron noch die Modelle YD150 mit dem Dieselmotor YSD490D und YD250 mit dem Dieselmotor Y4102D angeboten.

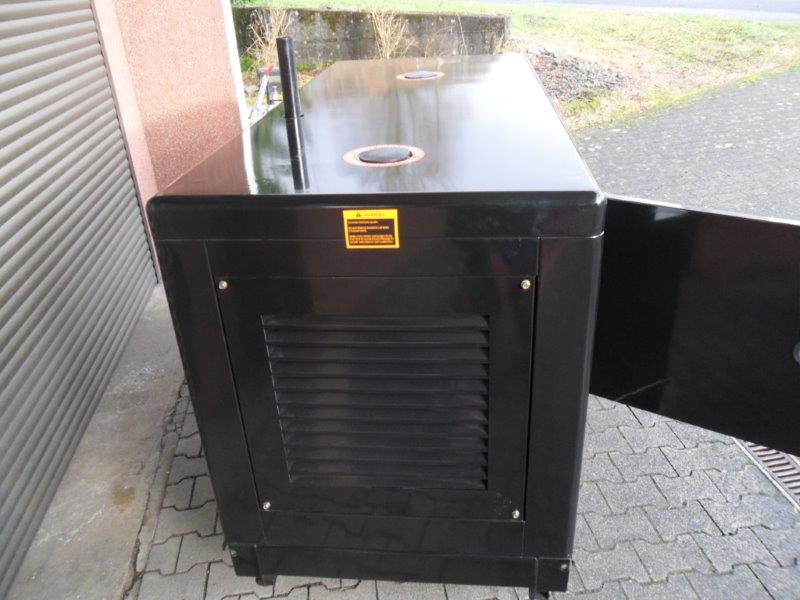

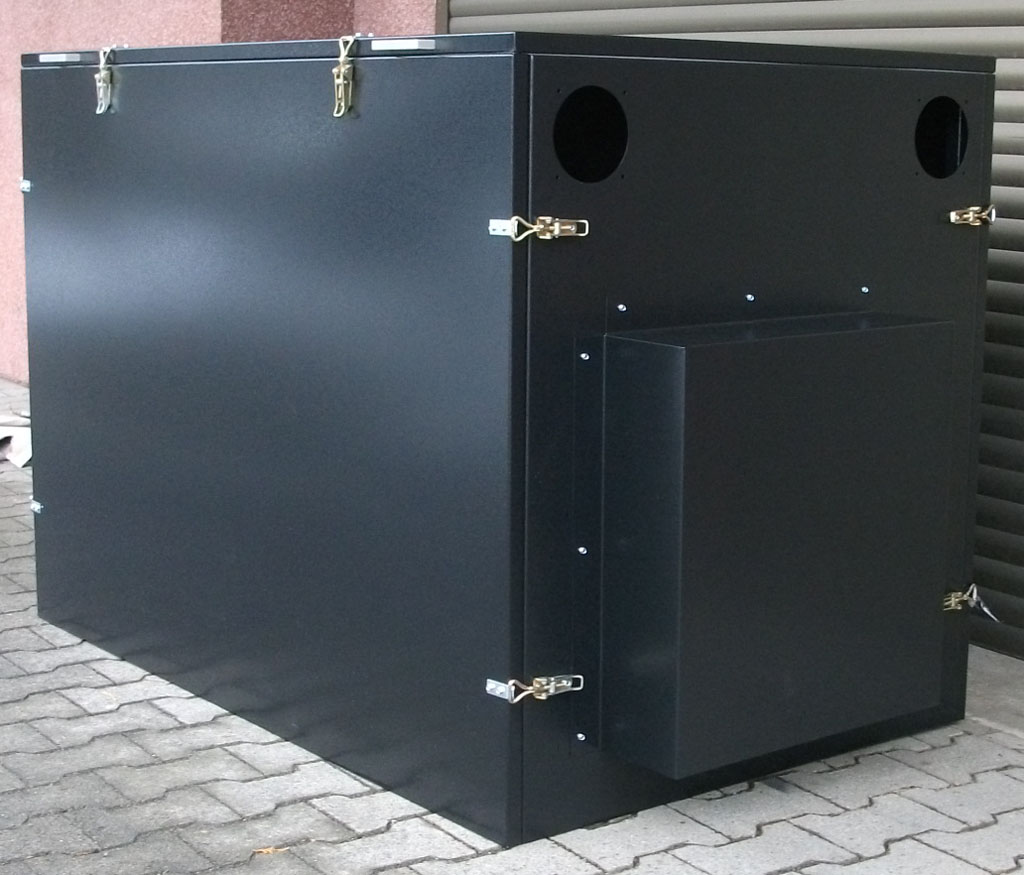

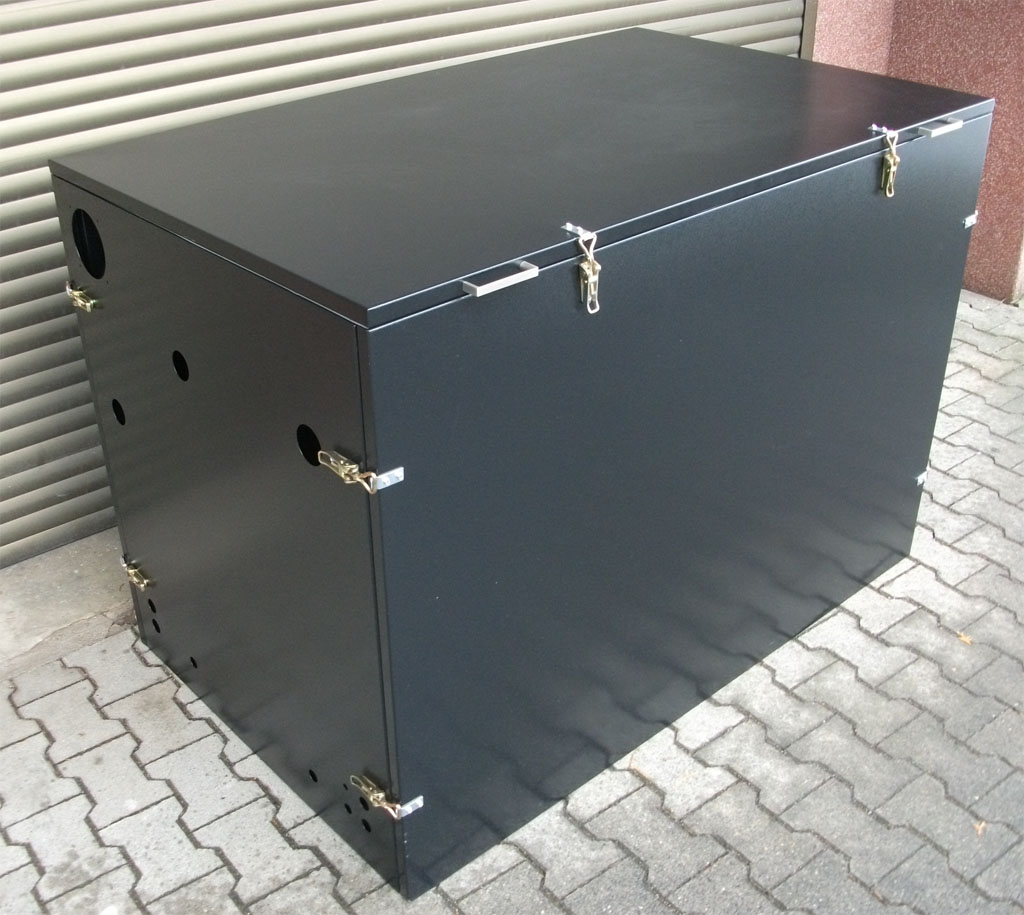

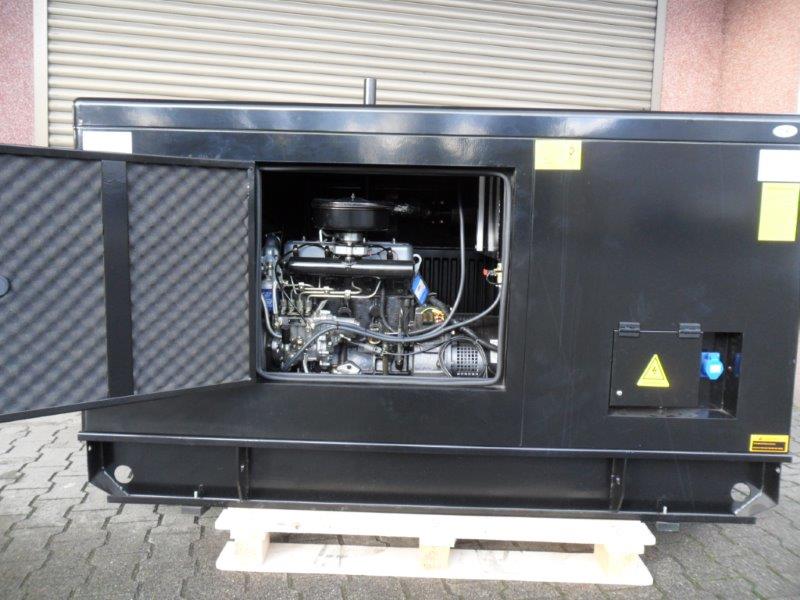

Für die Module YD075(s), YD095(s), YD150s und YD250s ist ebenfalls eine Schallschutzkabine verfügbar, diese besteht aus 5 einzelnen Modulplatten die um das Gerät herum gebaut werden können. Hierdurch ist ein einfacher Transport gewährleistet und durch eine 50mm Schwerschaumdämmung eine sehr hohe Schallabsobtion (<68db).




Hier die Technischen Daten:

Grundmodul YD075s

Dieselmotor: YD480D, Direkteinspritzer, 4 Zylinder Reihe, 1.809 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 10 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 7,5 KW
Leistung thermisch: 13,5 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.000 Liter/Stunde
Verbrauch je KWel. : Heizöl <294 g/KWel.
Baugröße 1100x700x830mm (LxBxH)

Grundmodul YD095s

Dieselmotor: YND485, Direkteinspritzer, 4 Zylinder Reihe, 2.156 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 12 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 9,5 KW
Leistung thermisch: 17 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.200 Liter/Stunde
Verbrauch je KWel. : Heizöl <289 g/KWel.
Baugröße 1100x700x830mm (LxBxH)

Grundmodul YD150s

Dieselmotor: YSD490D, Direkteinspritzer, 4 Zylinder Reihe, 2.540 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 16 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 15 KW
Leistung thermisch: 28 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.200 Liter/Stunde
Verbrauch je KWel. : Heizöl <285 g/KWel.
Baugröße 1200x700x930mm (LxBxH)

Grundmodul YD250s

Dieselmotor: Y4102D, Direkteinspritzer, 4 Zylinder Reihe, 3.857 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 28 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 25 KW
Leistung thermisch: 40 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.500 Liter/Stunde
Verbrauch je KWel. : Heizöl <280 g/KWel.
Baugröße 1300x700x930mm (LxBxH)

Alle Module werden komplett mit der BHKW Steuerung 1.4 Angeboten sowie der Synchronisierungserweiterung welche auch die Vollautomatische umschaltung in den Inselbetrieb bei Netzausfall realisiert sowie die Rücksynchronisation bei rückkehren des Netzes. Die Anlagen werden in kürze in der Liste zur Allgemeinverfügung bei der Bafa gelistet, können aber auch schon direkt über die Anmeldung von Serienanlagen bei der BAFA gemeldet werden, alle Kriterien für die Hocheffizienz sind erfüllt und dokumentiert. Für die Netzbetreiber sind sowohl die Erweiterungen zum Netzschutz laut VDE 0126-1-1 und VDE AR-N 4105 verfügbar somit sollte es auch mit dem Netzbetreiber keine Probleme bei der Anmeldung geben.





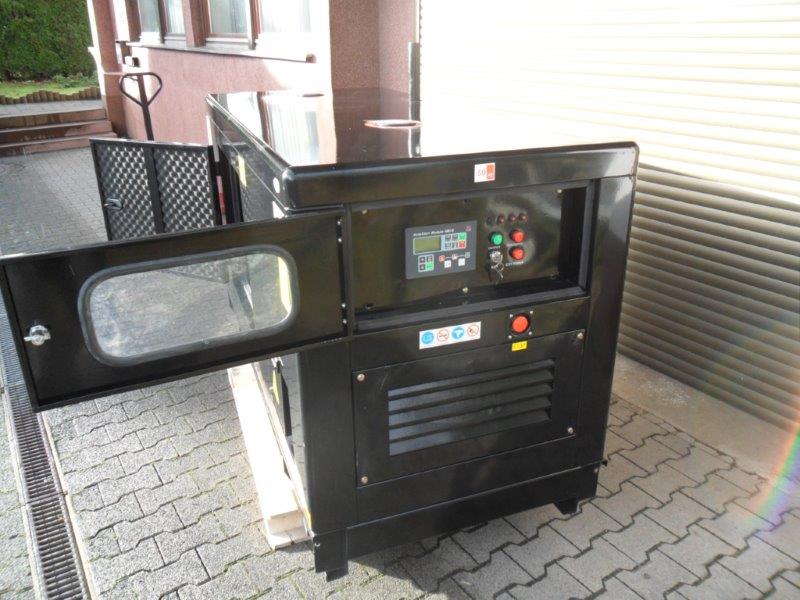

Alle unsere Synchronmodelle gibt es auch in der Generatorversion für den reinen Inselbetrieb mit und ohne Abgaswärmeauskopplung. Zudem sind die Anlagen auch noch für die Außenaufstellung in einem Wetterfesten schallgedämmten Gehäuse verfügbar.

Grundmodul YD075g

Dieselmotor: YD480D, Direkteinspritzer, 4 Zylinder Reihe, 1.809 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 10 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 7,5 KW
Leistung thermisch: 13,5 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.000 Liter/Stunde
Verbrauch je KWel. : Heizöl >294 g/KWel.
Baugröße 1100x700x830mm (LxBxH)

Grundmodul YD095g

Dieselmotor: YND485, Direkteinspritzer, 4 Zylinder Reihe, 2.156 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 12 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 9,5 KW
Leistung thermisch: 17 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.200 Liter/Stunde
Verbrauch je KWel. : Heizöl >289 g/KWel.
Baugröße 1100x700x830mm (LxBxH)

Grundmodul YD150g

Dieselmotor: YSD490D, Direkteinspritzer, 4 Zylinder Reihe, 2.540 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 16 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 15 KW
Leistung thermisch: 28 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.200 Liter/Stunde
Verbrauch je KWel. : Heizöl >285 g/KWel.
Baugröße 1200x700x930mm (LxBxH)

Grundmodul YD250g

Dieselmotor: Y4102D, Direkteinspritzer, 4 Zylinder Reihe, 3.857 ccm Hubraum
mit Anlasser, Lichtmaschine und Vorglühanlage
Generator : 3 Phasen Sternschaltung max. 28 KW
Abgaswärmetauscher: Platten und vorgeschalteter Schalldämpfer

Leistung elektrisch: 25 KW
Leistung thermisch: 40 KW
Abgasanschluß: 1 1/2 Zoll
Wasseranschluss: 2 x 1 Zoll
Wassermenge: ca. 1.500 Liter/Stunde
Verbrauch je KWel. : Heizöl >280 g/KWel.
Baugröße 1300x700x930mm (LxBxH)

Alle Module werden komplett mit Steuerung und ATS angeboten welche auch die Vollautomatische umschaltung in den Inselbetrieb bei Netzausfall realisiert, sowie das Zückschalten bei rückkehren des Netzes. Es Handelt sich hierbei um reine Generatoren die so als BHKW nicht am Netz betrieben werden können!

Preisliste:

BHKW Grundmodul YD075 mit Steuerung 1.4 Netzparallel 6344,00€
BHKW Grundmodul YD095 mit Steuerung 1.4 Netzparallel

6525,00€

BHKW Grundmodul YD075s mit Steuerung 1.4 Netzparallel + Insel 8669,00€
BHKW Grundmodul YD095s mit Steuerung 1.4 Netzparallel + Insel 8850,00€
BHKW Grundmodul YD150s mit Steuerung 1.4 Netzparallel + Insel 9578,00€
BHKW Grundmodul YD250s mit Steuerung 1.4 Netzparallel + Insel 9976,00€
Schallschutzkabine YDxxxs/g 50mm Schwerschaum 1499,00€
BHKW Grundmodul YD075g mit Steuerung 1.4 Insel + ATS 5669,00€
BHKW Grundmodul YD095g mit Steuerung 1.4 Insel + ATS 5850,00€
BHKW Grundmodul YD150g mit Steuerung 1.4 Insel + ATS 6578,00€
BHKW Grundmodul YD250g mit Steuerung 1.4 Insel + ATS 6976,00€
Schallschutzkabine YDxxxg Außenaufstellung 1499,00€
Erweiterung Netzüberwachung laut VDE 0126-1-1 280,00€
Erweiterung Netzüberwachung laut VDE AR-N 4105 580,00€

Alle Preise verstehen sich zzgl. der Gesetzlichen MwSt.Verkauf nur an Handel und Gewerbe. Zwischenverkauf vorbehalten.
